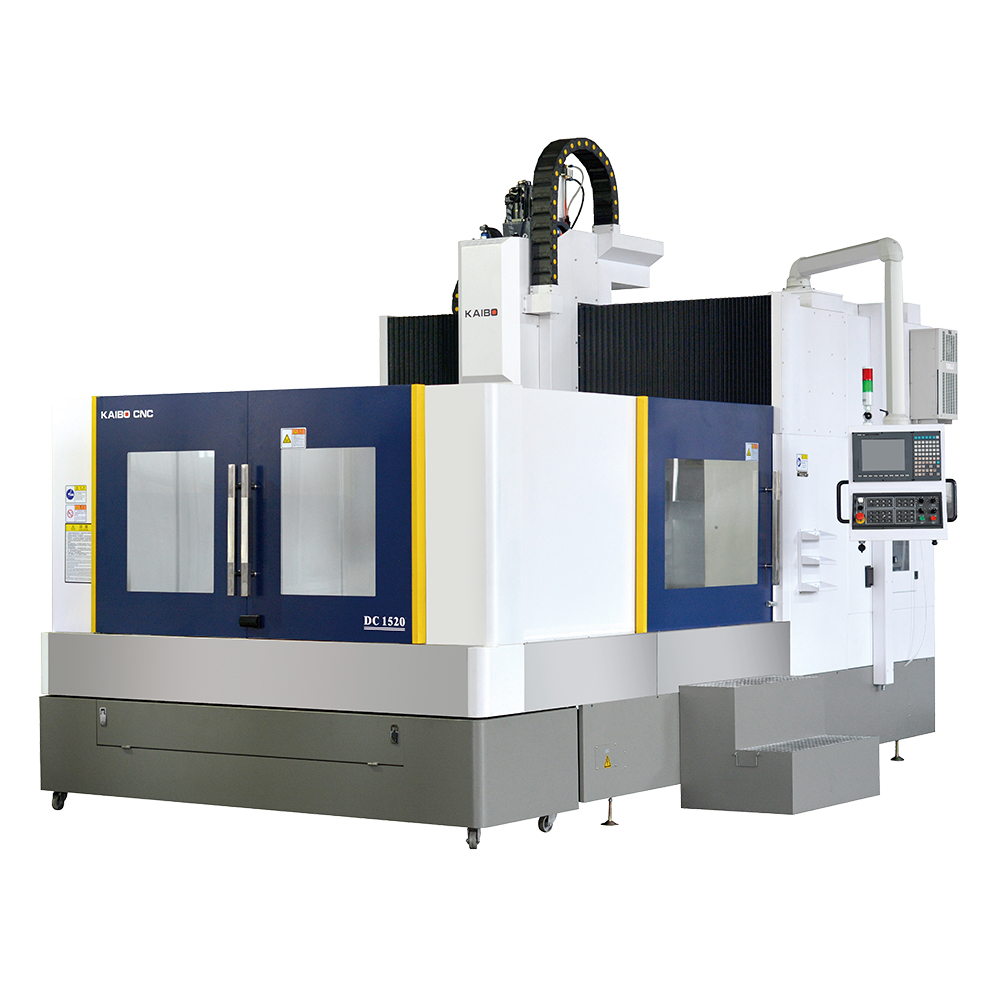

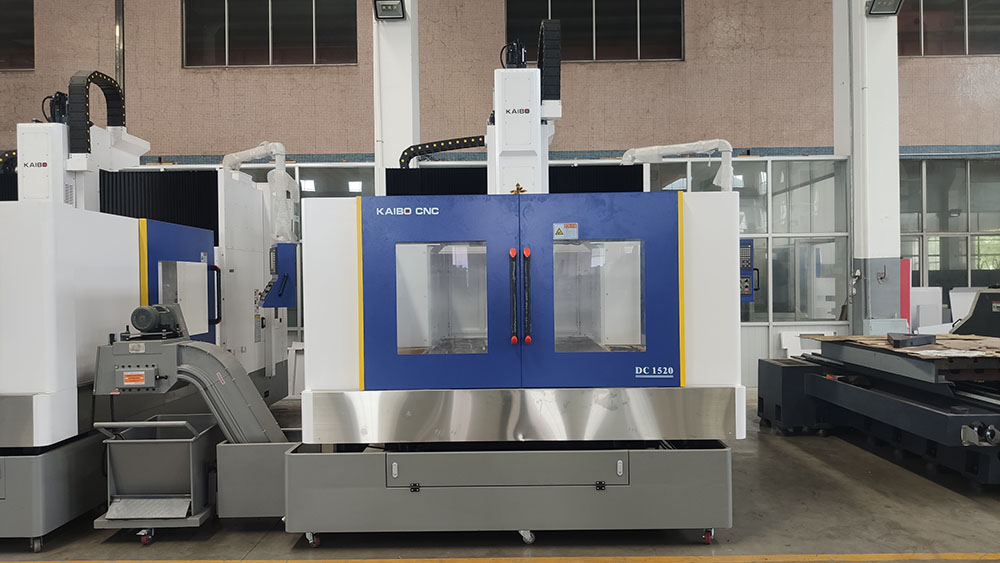

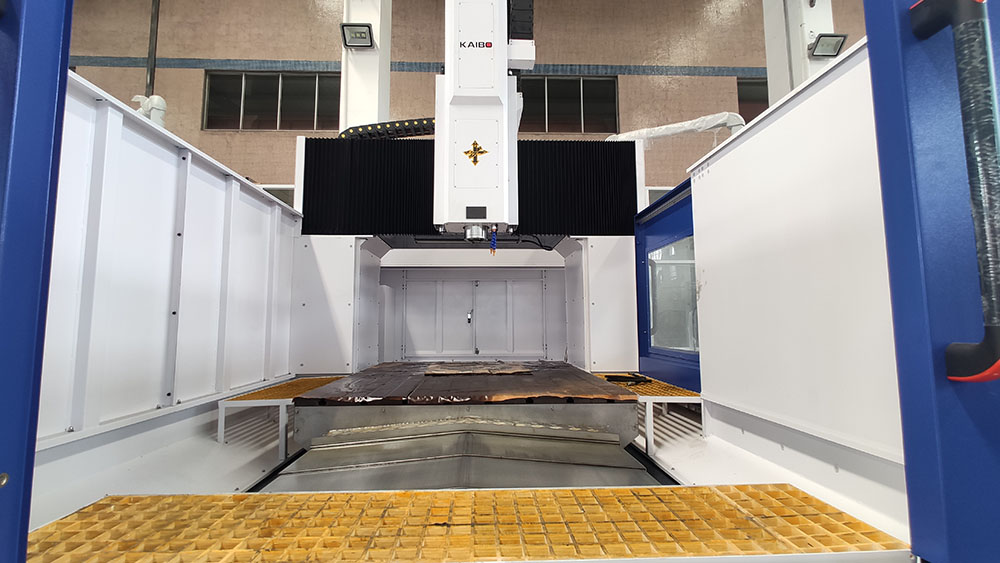

凱博數控DC1520中高速龍門數控銑，是凱博專門為大模具設計的，填補目前市場上雕銑機無法加工大尺寸模具的空白，三軸擁有1500*2000*720mm的合理行程，同時擁有很好的精度和很高的剛性，體現了飛鶴產品精湛的工藝水平。
| 規格/機型 Parameter/Model | DC-1520 | |
| 精度 Accuracy | 定位精度 Positioning accuracy | 0.01mm |
| 重復定位精度 Repeat positioning accuracy | 0.01mm | |
| 工作臺 Worktable | 工作臺尺寸 Worktable size | 1500*2000mm |
| T型槽 T-slot size | 6T-12-180mm | |
| 最大工作負重 Max. load | 3000Kg | |
| 加工范圍 Travel | X/Y/Z軸行程 X/Y/Z axis travel | 1500/2000/720mm |
| 龍門寬度 Gantry width | 1600mm | |
| 橫梁至工作臺面距離 Beam to worktable | 900mm | |
| 主軸鼻端至工作臺面距離 Spindle nose to worktable | 135-855mm | |
| 進給 Feed | 快速進給 G00 Max. feeding speed G00 | 15m/min |
| 切削進給 G01 Max. working speed G01 | 10m/min | |
| X/Y/Z軸電機功率 X/Y/Z axis motor power | 4400w/4400w/4400w | |
| 主軸 Spindle | 主軸功率 Spindle motor power | 15KW |
| 主軸最高轉速 Spindle Max. speed | 8000rpm | |
| 刀具規格 Tool holder | BT40 | |
| 刀庫（選配） Tool Magazine（Opt.) | 刀庫類型 ATC type | 刀臂式刀庫 Arm type |
| 刀庫容量 ATC capacity | 24pcs | |
| 通用參數 Common | 工作電壓及總?cè)萘?br/> Power supply and total capacity | 3P/380V/50Hz/30KVA |
| 機床重量 Machine weight | 17000Kg | |
| 外形尺寸 Dimension | 5000*3040*3230mm | |

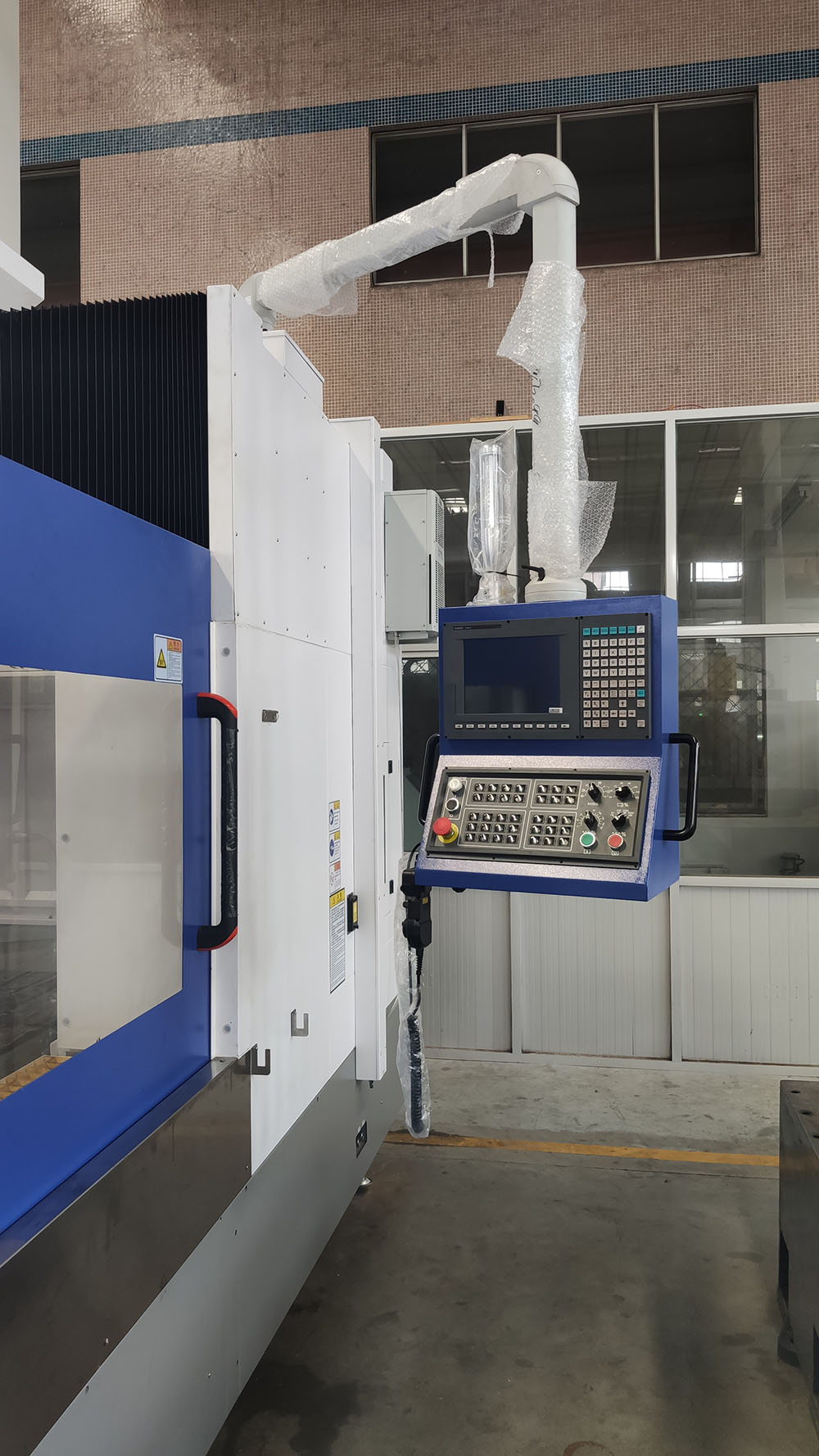

| 主要部件 Main parts | 系統 Controller | 新代 21MA/臺灣 Syntec 21MA/Taiwan |
| 交流伺服電機（驅動） AC servo motor(Driver) | 安川/日本 Yaskawa/Japan | |
| 主軸變頻器 Spindle inverter | 匯川/中國 Inovance/China | |
| 線軌 Linear guide way | 55 上銀，銀泰/臺灣 55 Hiwin,PMI/Taiwan | |
| 絲杠 Ball screw | 5010 上銀，銀泰/臺灣 5010 Hiwin,PMI/Taiwan | |
| 電子手輪 Electronic hand-wheel | EHDW-BA5S-1 遠瞻/臺灣 EHDW-BA5S-1 Future/Taiwan | |

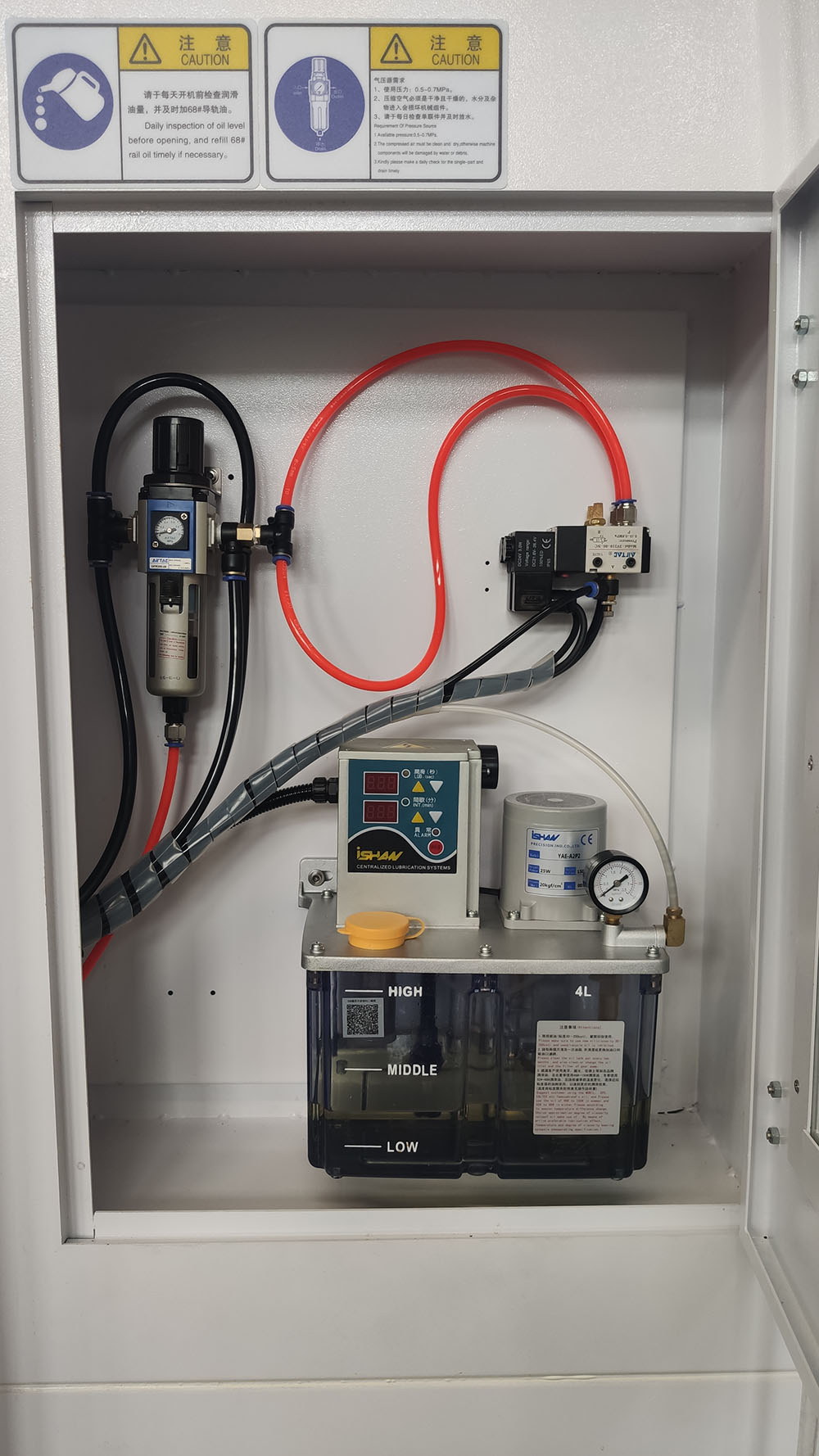

| 潤滑系統 Lubrication system | YET-A2P2 裕祥精機/臺灣 YET-A2P2 ISHAN/Taiwan | |
| 油冷機 Oil Coolant Chiller | 帕森托爾/中國 Parsonthor/China | |

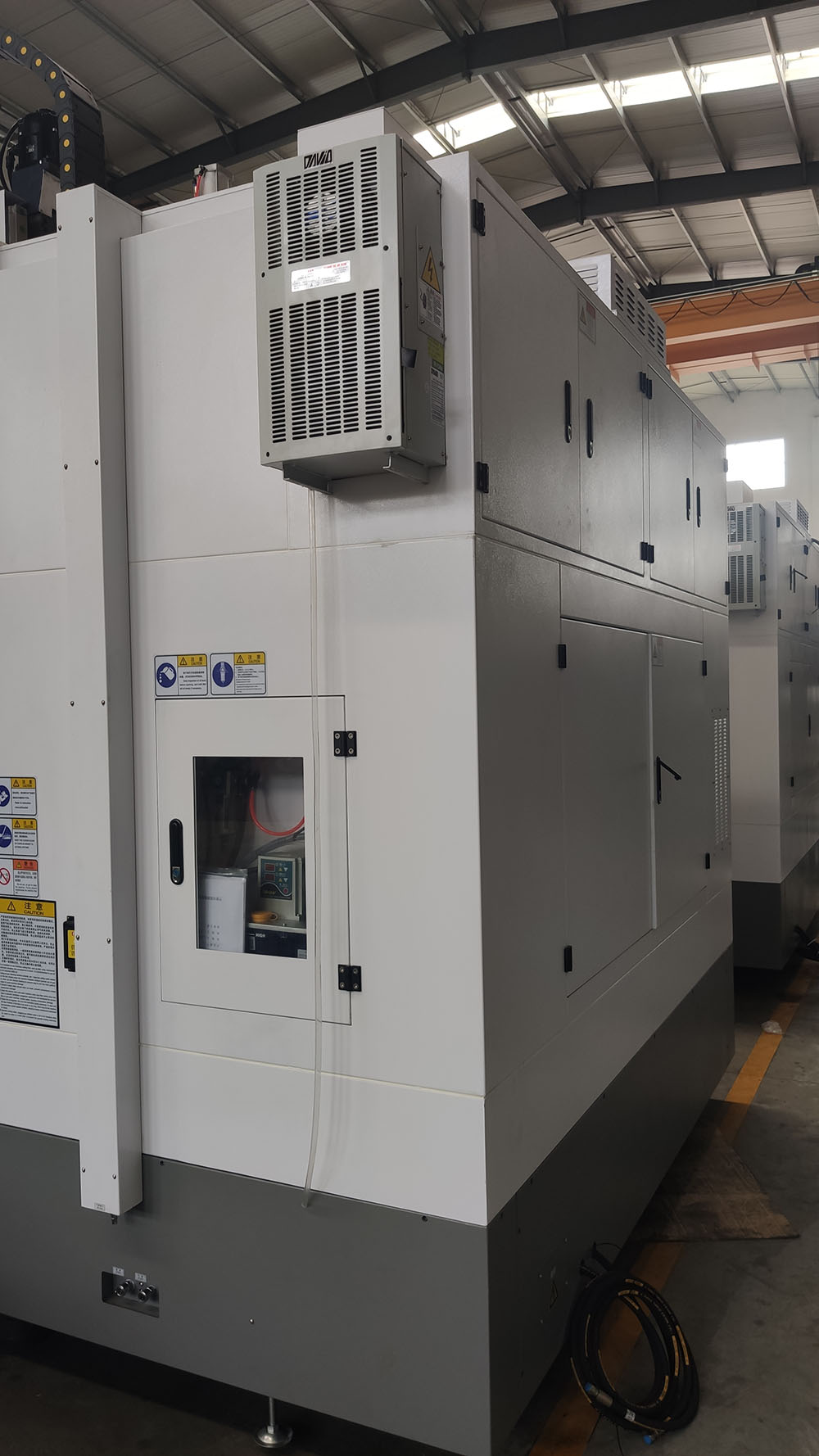

| 空調 Air conditioner | EA-6AP 帕森托爾/中國 EA-6AP Parsonthor/China | |

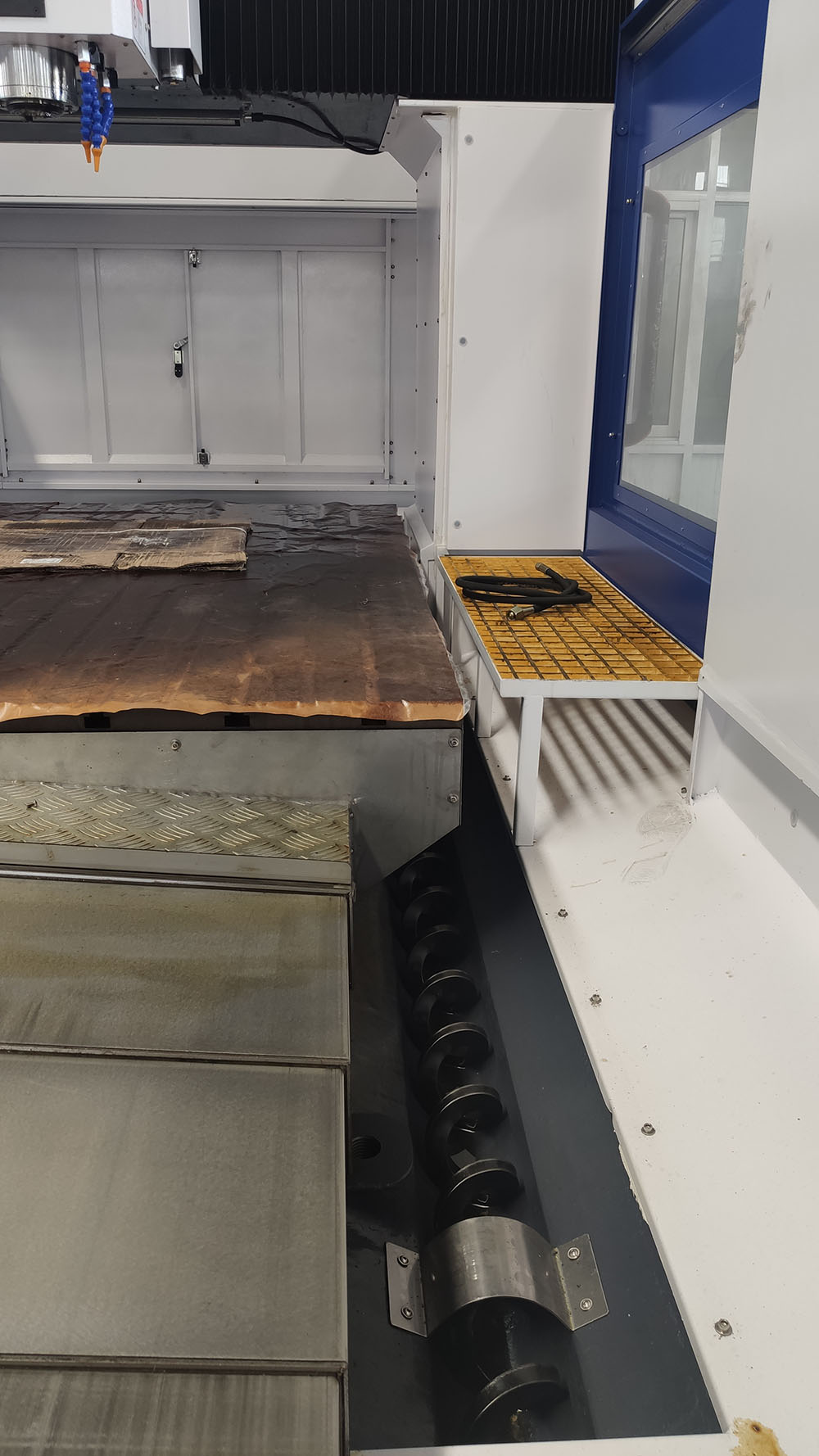

| 排屑器 Chip conveyor | 內置螺旋排屑 Inside screw-type | |
手機瀏覽注意流量消耗
DC1520客戶現場加工視頻：
