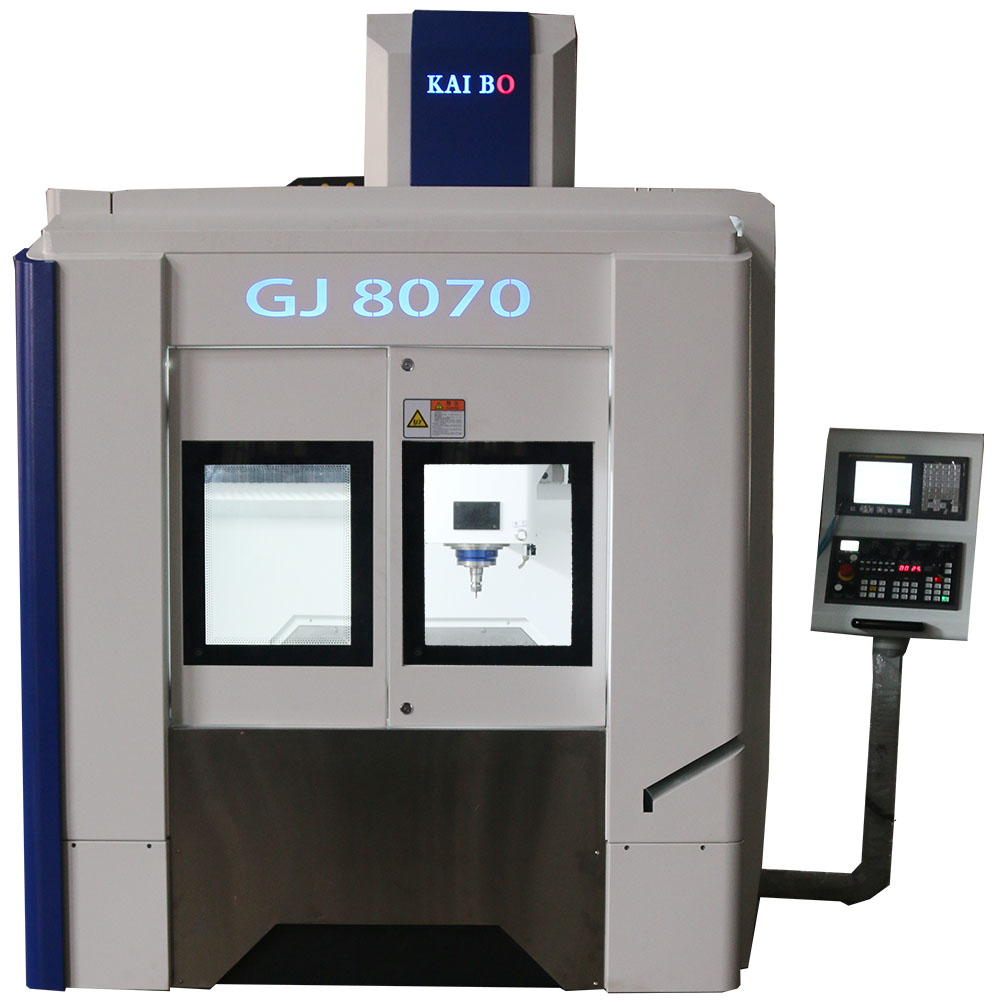

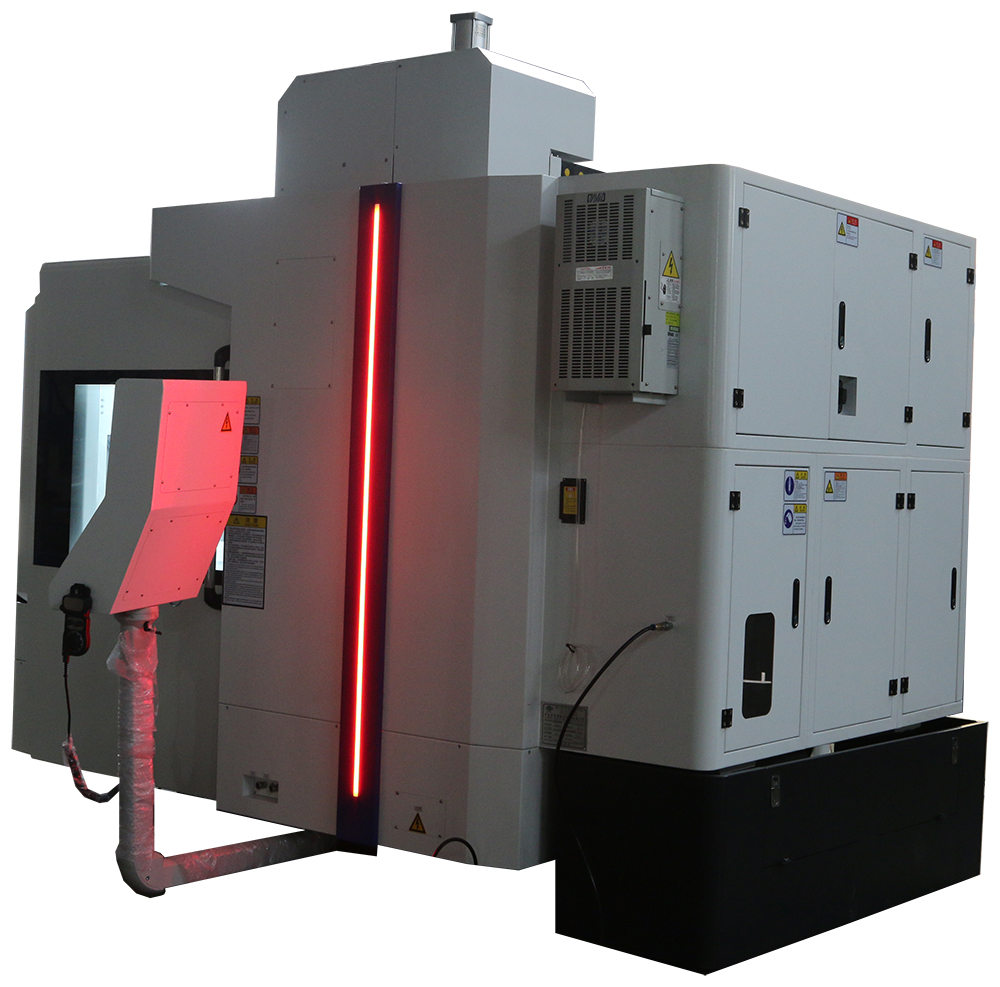

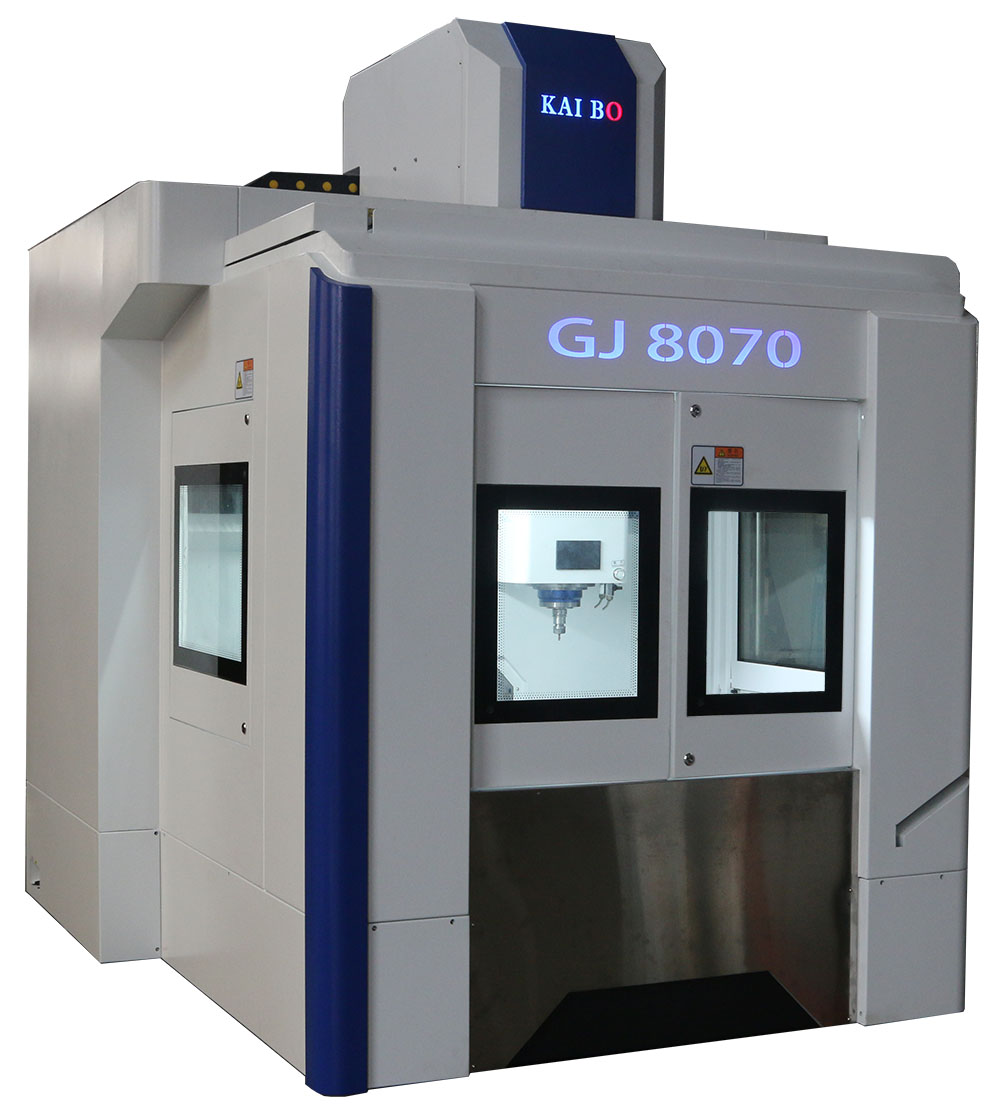

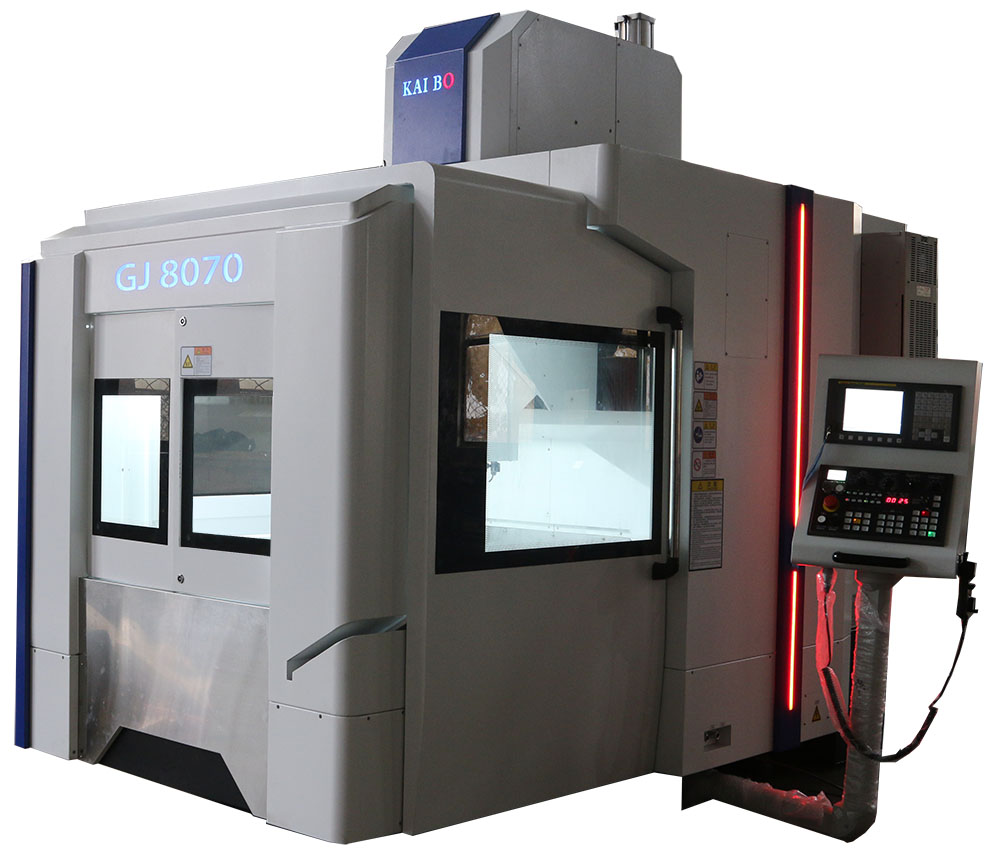

GJ代表凱博數控高速精密數控雕銑機系列，GJ-8070是以DC-8070A為原型，加大了導軌、絲桿、行程和主軸功率，機床采用高精密滾針直線導軌，剛性更強，配備發那科系統，是一款集大刀、小刀加工為一體的生產利器。
GJ-8070高速精密數控雕銑機主要部件配置及參數 | ||
名稱 | 規格/型號 | 品牌/產地 |
控制系統 | Oi-MF | 發那科/日本 |
直線導軌 | XZ:RG35/Y:RG45 | 銀泰/臺灣 |
滾珠絲杠 | 3210 | 上銀/銀泰/臺灣 |
伺服電機 | 1.4 KW | 發那科/日本 |
伺服電機驅動器 | 1.4 KW | 發那科/日本 |

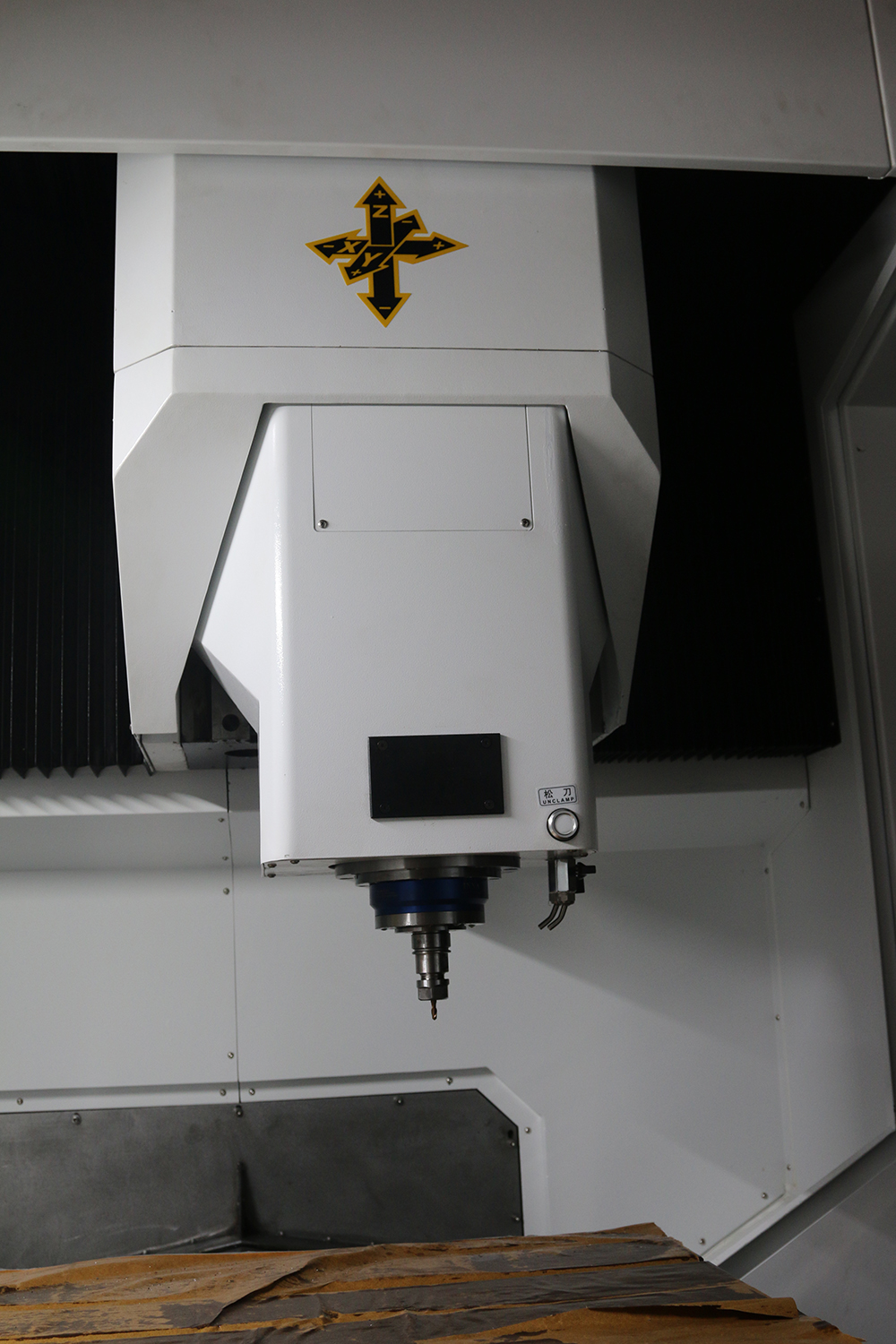

高速電主軸 | HSK40/7.5KW | 數格/臺灣 |
全閉環直線標尺 | MPLZ絕對值直線標尺 | 三菱/日本 |
主軸變頻器 | 11 KW | 發那科/日本 |
電子手輪 | EHDW-BA5S-1 | 遠瞻/臺灣 |
主軸油冷機 | 25P | 帕森拖爾/國產 |
配電柜空調 | EA-6AP | 帕森拖爾/國產 |
潤滑系統 | 勝祥/臺灣 | |
氣動系統 | AirTAC/臺灣 | |
圓盤刀庫(選配) | 24工位（HSK） | 首輪/臺灣 |
主要技術參數 | 單位 | 數據 |
X軸工作行程 | mm | 800 |
Y軸工作行程 | mm | 700 |
Z軸工作行程 | mm | 400 |
Z向空間高度 | mm | 550 |
工作臺尺寸 | mm | 800*700 |
最大工作負重 | kg | 800 |
最高運動速度 | m/min | 30 |
主軸最高轉速 | rpm | 36000 |
床體重量 | T | 4.6 |
外形尺寸 | mm | 2580*2030*2460 |
刀柄 | HSK40 | ￠3.17-￠12 |
電源最大功耗 | 三相380V | 15KW |
定位精度 | mm | 0.010/300 |
復位精度 | mm | 0.008 |
